Настройка системы кабельной структуры (СКС): пошаговое руководство

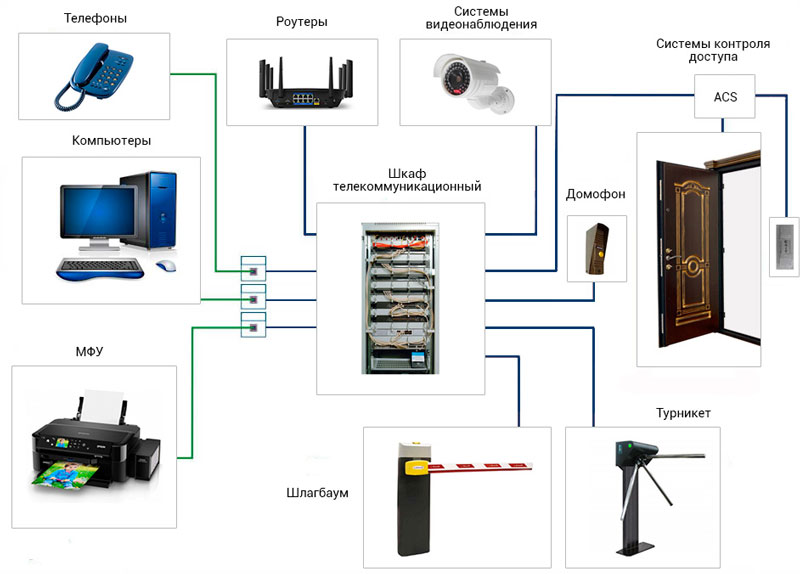

Система Кабельной Структуры (СКС) представляет собой совокупность кабелей, соединений, распределительных устройств и другого оборудования, обеспечивающих передачу данных, голоса и видео внутри здания или комплекса зданий. СКС является основой любой современной информационной системы, предоставляя единое и универсальное решение для организации сетевой инфраструктуры. В данной статье рассмотрим основные аспекты настройки СКС, включая планирование, выбор компонентов, монтаж, тестирование и эксплуатацию системы.
Планирование СКС
Анализ требований
Прежде чем приступать к настройке СКС, необходимо провести тщательный анализ требований к системе. Это включает:
- Определение целей и задач сети.
- Оценка текущих и будущих потребностей в пропускной способности.
- Изучение планировки здания и местоположения рабочих мест.
- Определение типов данных, которые будут передаваться по сети (данные, голос, видео).
Проектирование СКС
Проектирование СКС включает разработку детального плана, который учитывает все вышеуказанные требования. Важно учитывать:
- Стандарты и нормативы (например, ISO/IEC 11801, ANSI/TIA-568).
- Топологию сети (звездная, кольцевая, деревовидная и т.д.).
- Расположение коммутационных центров и маршруты прокладки кабелей.
- План резервирования и отказоустойчивости.
Выбор компонентов
Типы кабелей
СКС включает различные типы кабелей, каждый из которых имеет свои особенности и области применения:
- Витая пара (UTP, STP): наиболее распространенный тип кабеля для передачи данных. Существуют различные категории (Cat5e, Cat6, Cat6a, Cat7 и т.д.), отличающиеся пропускной способностью и дальностью передачи.
- Оптоволоконные кабели: используются для передачи данных на большие расстояния и в условиях высокой помехозащищенности. Они обладают высокой пропускной способностью и долговечностью.
- Коаксиальные кабели: применяются для передачи видеосигналов и в телевизионных сетях.
Коммутационное оборудование
Коммутационное оборудование включает:
- Коммутаторы (свитчи): устройства, которые соединяют сегменты сети и управляют передачей данных между ними.
- Маршрутизаторы: устройства, которые направляют трафик между различными сетями.
- Патч-панели: панели, на которые выводятся концы кабелей для удобного подключения и переподключения сетевых устройств.
- Кроссовые панели: используются для организации коммутации между различными кабелями и устройствами.
Монтаж СКС
Прокладка кабелей
Процесс прокладки кабелей включает:
- Планирование маршрутов: определение оптимальных путей для прокладки кабелей с учетом минимизации помех и максимальной эффективности использования пространства.
- Монтаж кабельных трасс: установка кабельных каналов, лотков, труб и других элементов, обеспечивающих физическую защиту кабелей.

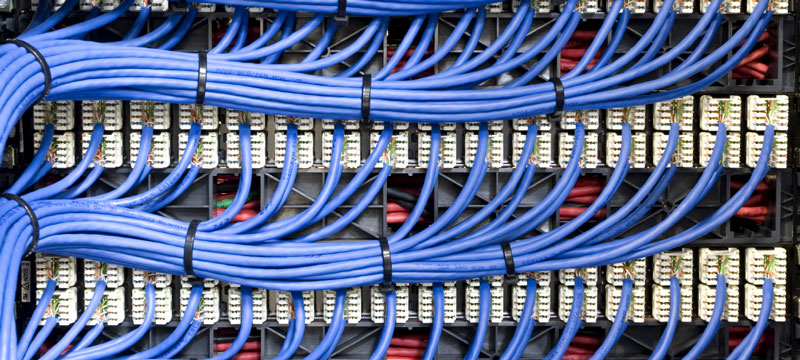

- Укладка и закрепление кабелей: укладка кабелей в соответствии с разработанным планом и их закрепление для предотвращения смещения и повреждений.
Подключение оборудования
После прокладки кабелей необходимо подключить все компоненты системы:
- Монтаж розеток и разъемов: установка и подключение розеток и разъемов на рабочих местах.
- Установка коммутационного оборудования: монтаж свитчей, маршрутизаторов, патч-панелей и другого оборудования в коммутационных шкафах.
- Соединение кабелей и устройств: подключение кабелей к соответствующим разъемам и портам.
Тестирование и проверка СКС
Инструменты для тестирования
Для проверки правильности монтажа и работоспособности СКС используются различные инструменты:
- Кабельные тестеры: устройства для проверки целостности кабелей и правильности их подключения.
- Флюк-метры: специализированные приборы для тестирования качества и пропускной способности кабельных линий.
- Программное обеспечение для мониторинга: программы для контроля состояния сети и выявления потенциальных проблем.
Процедуры тестирования
Тестирование СКС включает несколько этапов:
- Проверка целостности кабелей: тестирование каждого кабеля на предмет обрывов и неправильных соединений.
- Тестирование пропускной способности: измерение скорости передачи данных по каждой линии.
- Функциональное тестирование: проверка работы всех устройств и компонентов системы в комплексе.
Эксплуатация и обслуживание СКС
Документирование
Важной частью эксплуатации СКС является ведение документации:
- Чертежи и схемы: планы прокладки кабелей и расположения оборудования.
- Журналы учета: записи о проведенных работах, изменениях в конфигурации и тестировании системы.
- Руководства и инструкции: документация по эксплуатации и обслуживанию оборудования.
Периодическое обслуживание
Для поддержания работоспособности СКС необходимо регулярно проводить профилактические работы:
- Проверка состояния кабелей и соединений: осмотр кабелей на предмет повреждений и проверка надежности соединений.
- Обновление программного обеспечения: обновление прошивок и программного обеспечения сетевых устройств.
- Мониторинг состояния сети: постоянный контроль за работой сети и выявление потенциальных проблем.
Настройка Систем Кабельной Структуры – это сложный и многогранный процесс, требующий тщательного планирования, правильного выбора компонентов, качественного монтажа и регулярного обслуживания. При соблюдении всех этапов и рекомендаций, СКС обеспечит надежную и долговечную работу сетевой инфраструктуры, удовлетворяя текущие и будущие потребности организации.
